模塊化多通道測量系統nanoCDMS3010

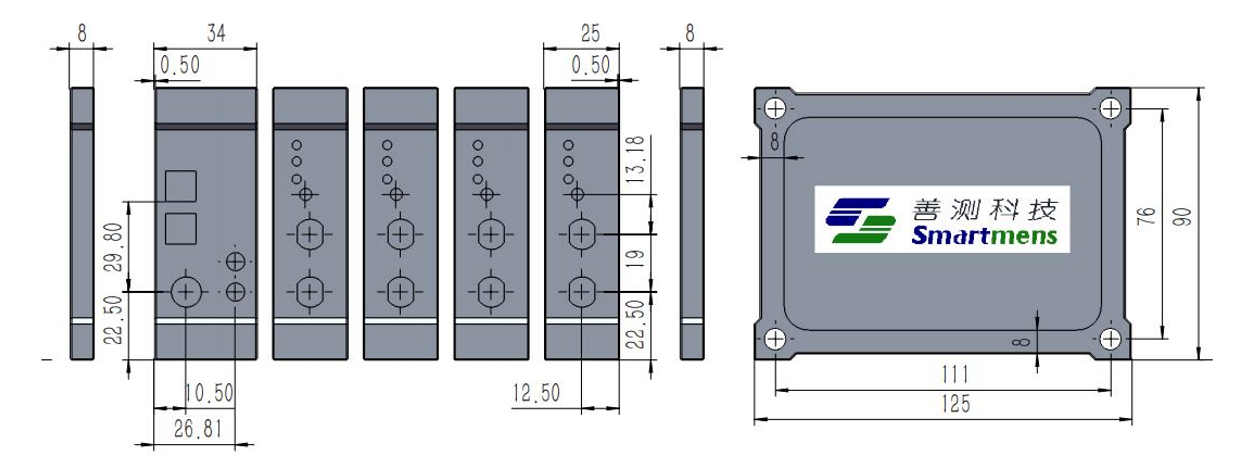

系統安裝
nanoCDMS3010導軌式多通道測量系統，兼容善測公司大部分的探頭，該系統在實現優異的性能同時，采用了模塊化設計，標準工業化卡軌設計，使該系統方便安裝集成，由于采用9-36V供電系統，使其適用于標準的工業機柜供電系統。 nanoCDMS3010具有極其出色的性價比。

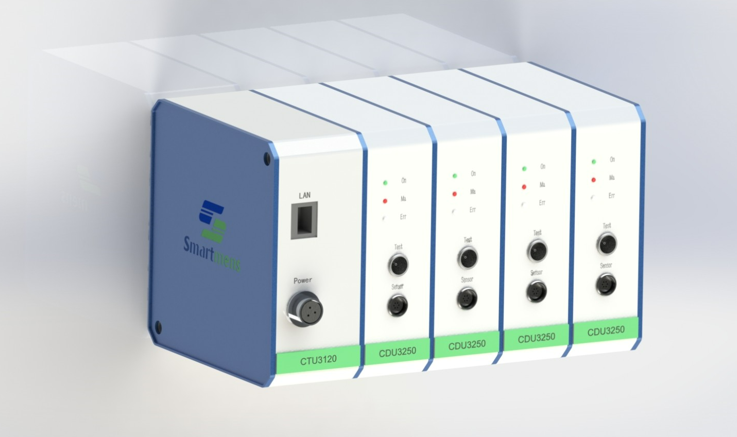

測量系統組成
-控制單元CTU3110
-解調器CDU3256
-傳感器探頭
-傳感器導線
-Ethernet/EtherCAT線
-信號輸出導線
配件
-信號輸出導線
-供電導線
-導軌托架
-壁掛安裝板
性能指標
|
技術參數 |
性能指標 |
|
傳感器 |
|
|
線性量程（mm） |
0.05、0.1、0.5、1、2、5、7、10，支持定制 |
|
耐溫 |
-55℃—200℃，（-270℃低溫、650℃、1200℃高溫可定制） |
|
安裝接口 |
徑向裝夾、螺紋固定、直角彎頭、可定制 |
|
電纜長度（m） |
1米~4米，支持定制 |
|
測量性能 |
|
|
絕對誤差 |
±0.05%FSO |
|
靜態分辨率 |
max 0.003%FSO |
|
動態分辨率 |
0.01%FSO@10kHz |
|
重復性 |
優于0.002%FSO |
|
溫度穩定性 |
150ppm/℃ |
|
可調帶寬 |
20Hz\1kHz\10kHz |
|
模塊參數 |
|
|
工作溫度 |
-10℃—+60℃ |
|
供電 |
24VDC |
|
尺寸 |
3U拼接模塊，工業導軌式固定 |
|
輸出接口 |
100兆網口/ 0~10V模擬量電壓 |
