機架式多通道測量系統 nanoCDMS3020
系統結構
nanoCDMS3020系統為多通道模塊化設計結構。通過信號前置放大器可有8支傳感器探頭與信號調節電路相連接。
CDU3258解調模塊，內置了前置放大器，與傳感器相鏈接的導線可長達4米。對于需要更長導線的特殊情況，根據具體情況提供定制服務。
n通道測量系統由以下部分組成：
1、控制器CTU3120，配有供電電源，顯示屏，Ethernet,振蕩器和模擬量輸出；
2、n個解調器模塊CDU3258(帶有集成前置放大器)；
3、n根探頭電纜；
4、n個探頭。
nanoCDMS3020 系統: (配備集成前置放大器，電纜長度≤4m):

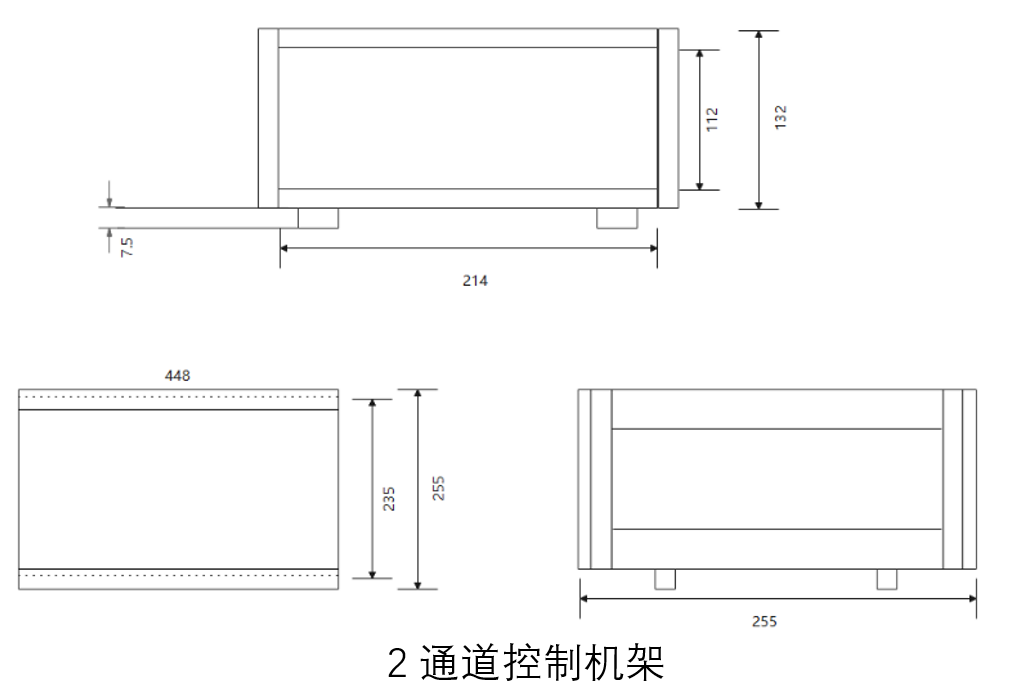

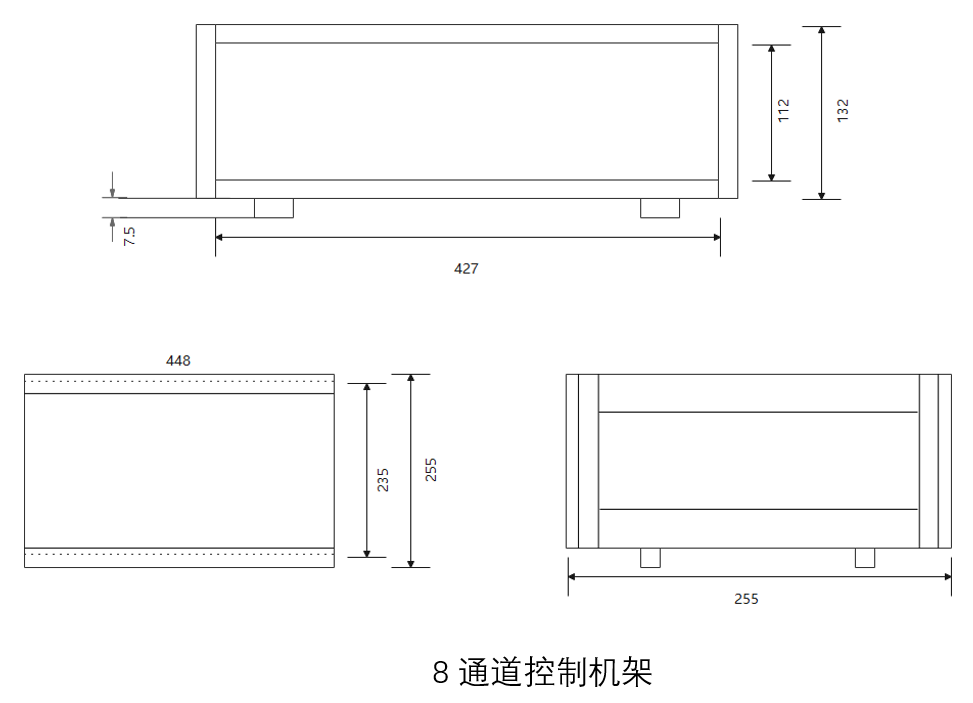

F-MCR-3 / MCR-8機架
F-控制器CTU3120
F-解調器CDU3258
F-探頭電纜
F-探頭
性能指標
|
技術參數 |
性能指標 |
|
傳感器 |
|
|
線性量程（mm） |
0.05、0.1、0.5、1、2、5、7、10，支持定制 |
|
耐溫 |
-55℃—200℃，（-270℃低溫、650℃、1200℃高溫可定制） |
|
安裝接口 |
徑向裝夾、螺紋固定、直角彎頭、可定制 |
|
電纜長度（m） |
1米~4米，支持定制 |
|
測量性能 |
|
|
絕對誤差 |
±0.02%FSO |
|
靜態分辨率 |
max 0.0001%FSO |
|
動態分辨率 |
0.002%FSO@15kHz |
|
重復性 |
優于0.0003%FSO |
|
溫度穩定性 |
50ppm/℃ |
|
可調帶寬 |
20Hz\2.5kHz\15kHz |
|
模塊參數 |
|
|
工作溫度 |
-10℃—+60℃ |
|
供電 |
220VDC |
|
尺寸 |
3U機箱 |
|
輸出/顯示 |
100兆以太網/0~10V/4~20mA |
